最新升級版防滴漏、防拉絲液體物料負壓灌裝頭
迅捷機械設備公司技術研發人員經多次反復試驗，最終不負眾望，研發出一種新型升級版液體灌裝機的負壓灌裝頭，該負壓灌裝頭是在原負壓灌裝頭的基礎上，在灌裝管道內設置了一套活動閥芯裝置，使液體灌裝過程中的滴漏現象大為減少；另外，被灌裝容器內的液面高度可以保持一致，并且可以根據需要調節被灌裝容器內的液面高度。

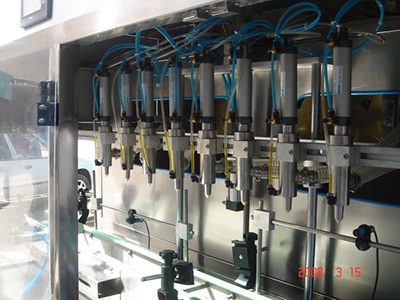

負壓灌裝頭
一種由負壓管、灌裝管道、瓶口對中裝置組成的液體灌裝頭，其特征在于：灌裝管道內設置有一個閥芯，閥芯由圓柱體和倒圓錐體組成；在閥芯上，沿閥芯的軸向中心開有通孔，通孔分為兩段、通孔與，通孔的直徑大于通孔的直徑，通孔上端固接有管接頭，管接頭的另一端與上負壓管連接，通孔的下端連接有下負壓管，下負壓管的上部設有一個軸肩，其外徑與通孔直徑尺寸相同，在軸肩下部，下負壓管的外徑小于軸肩的外徑，位于通孔內的軸肩的下方，在通孔的內壁上，徑向開有至少兩個通孔與閥芯圓柱體的柱面相通，閥芯上端的圓柱體處設置有一個復位彈簧，彈簧的頂部設有彈簧壓帽，壓帽與灌裝管道頂部固接，壓帽的主體位于容器之中，壓帽的圓柱面上開有至少一個通孔，頂部開有一個中心孔，上負壓管從中心孔和彈簧中穿過并與管接頭連接，灌裝管道上端外部設有一個法蘭盤，法蘭盤與液體容器固接，灌裝管道下端插入下法蘭盤上端面的圓槽內，圓槽內底面還開有至少三個螺釘通孔，螺釘通過這三個通孔使下法蘭盤與管道固接，下法蘭盤的中心開有中心孔，閥芯的圓柱體與該中心孔相互配合，下法蘭盤的平面上開有兩個通孔，瓶口對中裝置兩導桿從通孔中穿過，兩導桿的上端與導向盤固接，導向盤的中心孔套在灌裝管的外壁上，兩導桿的下端與對中座固接，對中座的中心孔內設有密封墊，對中罩以螺紋與對中座旋緊后使密封墊固定。

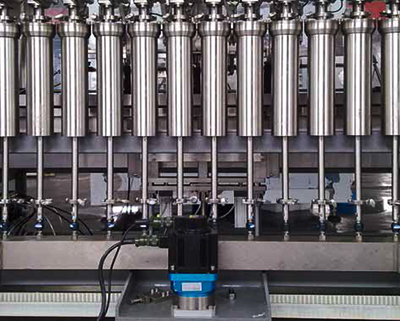

負壓灌裝頭
迅捷機械設備新研發的防滴漏、防拉絲液體物料負壓灌裝頭主要材質由304不銹鋼組成，出料口規格為16mm，以軟管套接安裝方式安裝。氣壓在0.4~0.5MPa(4~5Kg/cm)，適用于膏體、液體等物料的灌裝，是食品、化工、醫藥等行業產品灌裝所用灌裝機上必不可少的重要部分。
